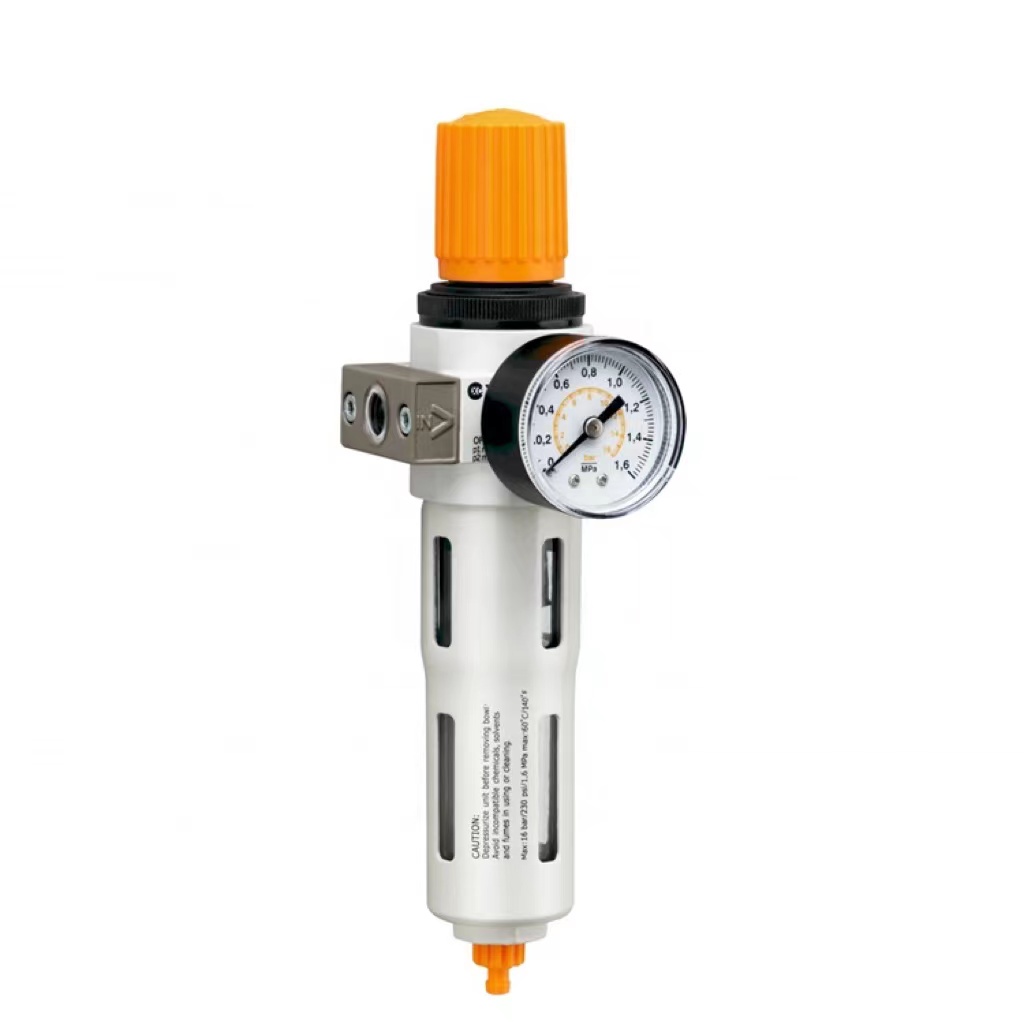

OFR系列F.R組合
產品代碼
規格
規格
MINI
MIDI
MAXI
孔徑
G1/8’’
G1/4’’
G3/8’’
G3/8’’
G1/2’’
G3/4’’
G3/4’’
G1’’
材料信息
外殼：鋅壓鑄件：濾杯和油：PC；金屬濾杯防護罩：鋁合金；密封件：NBR；調節旋鈕：POM
工作介質
壓縮空氣
安裝方式
管道安裝或支腿安裝
裝配位置
垂直±5°
結構特點
帶水分離器的燒結過濾器；MIDI/MIDI：隔膜式調壓器；MAXI：活塞式調壓器；直接式恒密度潤滑器
冷凝液容量
22毫升
43毫升
80毫升
初級壓力
手動轉動
0.1~1.6MPa
全自動化
0.15~1.2MPa
工作壓力
0.05~1.2MPa/0.05-0.7MPa
精確
40um/5um
工作溫度區間
0-60℃
標準額定流量
規格
MINI
MIDI
MAXI
孔徑
G1/8’’
G1/4’’
G3/8’’
G3/8’’
G1/2’’
G3/4’’
G3/4’’
G1’’
材料信息
外殼：鋅壓鑄件：濾杯和油：PC；金屬濾杯防護罩：鋁合金；密封件：NBR；調節旋鈕：POM
工作介質
壓縮空氣
安裝方式
管道安裝或支腿安裝
裝配位置
垂直±5°
結構特點
帶水分離器的燒結過濾器；MIDI/MIDI：隔膜式調壓器；MAXI：活塞式調壓器；直接式恒密度潤滑器
冷凝液容量
22毫升
43毫升
80毫升
初級壓力
手動轉動
0.1~1.6MPa
全自動化
0.15~1.2MPa
工作壓力
0.05~1.2MPa/0.05-0.7MPa
精確
40um/5um
工作溫度區間
0-60℃
內部結構
號碼
物品
材質
1
壓力旋鈕
聚甲醛
2
調節帽
聚甲醛
3
壓力彈簧
SWC
4
法蘭輸入
鋅合金
5
濾芯
黃銅
6
管理器
聚甲醛
7
金屬碗罩
鋁合金
8
冷凝水排放
聚甲醛
9
調整軸
S35C
10
上層玻璃
PC
11
OL 身體
鋅合金
12
法蘭輸出
鋅合金
13
油管
聚氨酯
14
油杯
聚氨酯
15
金屬碗罩
鋁合金
O型圈
丁腈橡膠
主要維度
